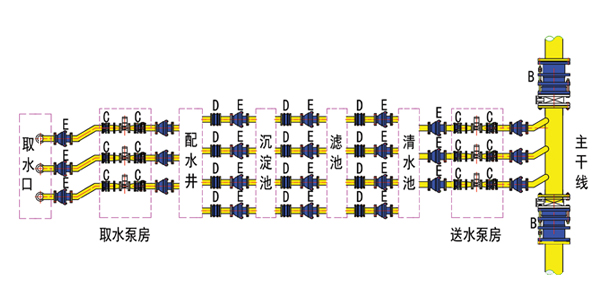

这份厂平面的示意图并非针对某个工程，只是列举了部分位置补偿接头的选用：
1、取水口至取水泵房间，不处于同一基础平面，为了防止地基沉降及开闭过程中水锤作用下的管路挠曲，在直管部位应设有球形补偿接头，弥补管线的挠曲；在斜管部分应设有大挠度松套补偿接头，在弥补轴向位移的同时具有一定量的挠角；
2、取水泵房，泵的两侧应分别设置传力接头，可根据连接方式选用单法兰传力接头或双法兰传力接头，方便泵的安装拆卸，并把泵与管路连成整体，分散受力，起到保护泵的作用；
3、取水泵房与配水井之间的连通管也应设有球形补偿接头或大挠度松套补偿接头；
4、滤池有V型滤池、砂滤池、碳滤等，与沉淀池之间管路阀门旁根据实际情况应配有传力接头或限位伸缩接头；
5、滤池、清水池、送水泵房间的管路可选用球形补偿接头或大挠度松套补偿接头；
6、送水泵房内泵的两侧应配有传力接头；
7、送水泵房与主干线之间，一般有落差，在直管与斜管部位应配有球形补偿接头。

厂平面

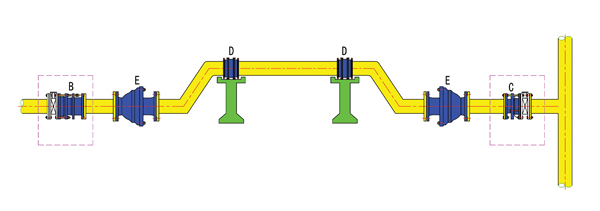

在长距离输水管线上,没有拐弯或斜管的直线管路上的阀门井内应配有传力松套伸缩接头；在管桥部分, 直管与斜管连接处应配有球形补偿接头，在管桥上，根据管桥的长度，可选用1～2个大挠度松套补偿接头；有 支管、三通部位的阀门旁边应设有传力接头。

管廊部分

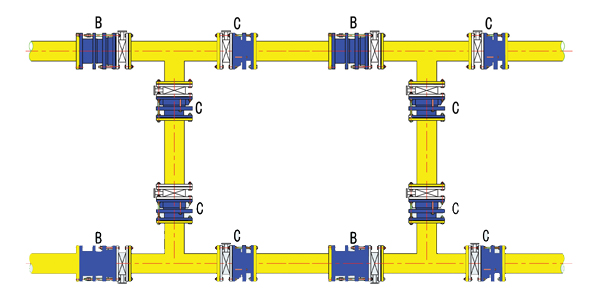

 一般管线上2～3Km应设有一个阀门检修井，配补偿接头；在双线管路上，一般5～8Km，应采用连通管连接， 在主管直线上的阀门应配有限位伸缩接头，连通管的阀门旁应配有传力接头。

一般管线

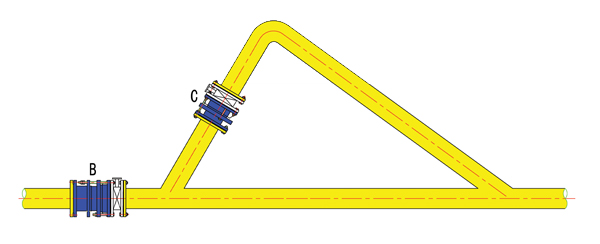

原有管线的改造，包括敷设支管、新建建筑物对原有管线的影响使原管线不得不改变原有布置，在这种情况下， 支管上阀门的旁边必须选用可伸缩的传力接头，若采用普通的伸缩接头，不能承受在阀门开闭的过程中形成的水锤， 关闭后管线的盲板力，严重影响阀门的使用性能。

原有管线
